Использование столба винтового рекомендуется при необходимости монтажа в грунты средней и высокой плотности. Столбы служат основанием для ограждений из сетки рабицы, сварной сетки, 3D сетки, профлиста, штакетника и других материалов.

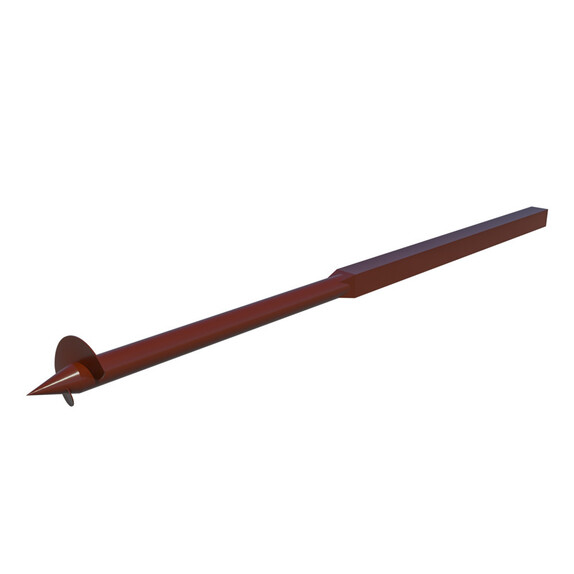

Столб состоит из двух частей – верхняя часть представляет собой квадратную трубу сечением 60х60 мм, длиной 2000 мм, нижняя часть – винтовая свая d 51 мм, длиной 1500 мм.
Данный столб применяется в пучинистых грунтах с заглублением нижней части на 1500 мм (ниже глубины промерзания).
Монтаж любых видов ограждений на трубу квадратного сечения намного удобнее, чем на круглую, а винтовая свая, которая представляет собой цельнометаллическую круглую трубу, заостренную в виде конуса с приваренной под определенным углом атаки лопастью, препятствует силам морозного пучения грунта.
Не предназначен для использования в грунтах скалистого, крупнообломочного, насыпного типа.
Возможное отклонение согласно ТУ
по размеру, длине +/ – 3%, по весу, толщине стенки согласно ТУ производителя трубы.
Технология производства
- Столбы винтовые изготовлены из профильной трубы квадратного сечения со стороной 60 мм и трубы круглого сечения диаметр 51 мм. Стыковка круглой и квадратной частей столба производится методом сварки.
- Конус круглой части столба сделан путем надрезов трубы и сварен между собой.
- Лопасть изготовлена из плоского листа толщиной 3мм путем резки на плазменном или лазерном станке и гибки на гидравлическом прессе. Она имеет специально рассчитанный шаг винта и приварена к телу столба под определенным углом. Все сварочные работы производятся в аргоново-углекислотной среде и имеют высокую степень надежности.
- Столбы обрабатываются органо-силикатной композицией, и не являются финишным покрытием
Способ монтажа
- ШАГ 1.
- При помощи специальных приборов (лазерная рулетка, тахеометр и т.п.) или путем натяжения веревки сформируйте линейность будущего ограждения.
- ШАГ 2.
- Рассчитайте необходимое количество столбов в соответствии с выбранным шагом (2 метра, 2,5 метра, 3 метра). Расстояние между столбами зависит от грунта и типа планируемого ограждения (проф. лист, сетка рабица, штакетник, кованные изделия и т.п.)
- ШАГ 3.
- В соответствии с разметкой выполните ручное бурение под столб, используя ручной садовый бур. В зависимости от грунта, ручное бурение производить на глубину 300-500 мм (убираем плодородный слой, который наиболее подвержен пучению в зимний период).
- ШАГ 4.
- В образованную "лунку" установите винтовой столб, предварительно надев на него, специальный ручной вороток-ключ.
- Шаг 5.
- Придав столбу вертикальность, используя ручной вороток, медленно проводите ввинчивание столба на требуемую глубину (от 1200 мм до 2000 мм).
- Вертикальность завинчивания контролируется при помощи магнитного уровня, предварительно закрепленного на столб.
- Лунку засыпать песком и щебнем вперемешку и утрамбовать ручной трамбовкой.
- Шаг 6.
- Установите поперечные лаги из профильной трубы 40х20 мм на специальные кронштейны при помощи саморезов по металлу.
- Шаг 7.
- На лаги вешается ЛЮБОЙ тип ограждения (сетка, профлист, штакетник и т.п.).
