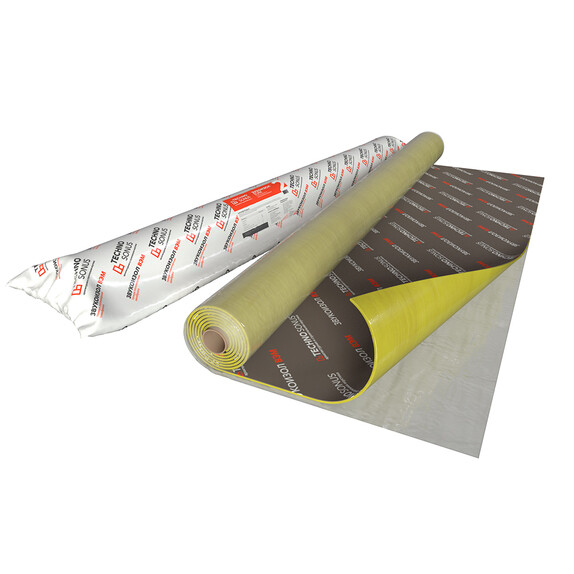

Тонкая самоклеящаяся звукоизоляционная мембрана с высокой массой (производство Россия). Применяется в звукоизоляционных конструкциях потолка, стен, перегородок в помещениях любого типа в сочетании с гипсокартоном (ГКЛ, ГВЛ, Фанера и пр.). Снижает воздушный шум в слышимых диапазонах частот, так же снижает вибрацию. Улучшает шумоизоляцию при минимальной толщине системы. Подходит для использования в жилых и нежилых помещениях.
Назначение
Техносонус ВЭМ применяется в качестве звукоизоляционного материала при решении акустических задач, связанных с улучшением изоляции от воздушного шума различных типов конструкций.
Применение
каркасные и бескаркасные системы стен и перегородок;
металлические кровельные элементы крыш;
чердачные помещения;
промышленные и производственные помещения (ангары, цеха и пр.);
акустические экраны, капсулы производственного и технологического оборудования;
электрические машины;
энергетические установки;
коробы воздуховодов, системы вентиляции и кондиционирования воздуха.
Особенности и преимущества
не содержит вредных и токсичных веществ (экологически чистый);
высокая биостойкость (устойчив к гниению);
устойчив к появлению деформаций, трещин, расслоений и вздутий;
высокий индекс изоляции от воздушного шума (24 дБ);
эластичный материал;
морозостойкий;
термо – и влагостойкий.
Состав
полимерная композиция с минеральным наполнителем, низкомолекулярное связующее.
Важно
Возможны остатки старых партий без спанбонда. Также возможны партии со спанбондом белого цвета, тех характеристики при этом остаются без изменений.
ШАГ 1
Выставьте каркас по технологии производителя каркасных систем из профилей ПП27х28 и ПП 60х27. Перед началом работ оклейте торец направляющего профиля лентой демпферной самоклеящейся, для исключения передачи звука на металл. каркас направляющий профиль ПП27х28, крепите дюбель-гвоздем через виброшайбу, шаг крепления 400 или 600 мм.
ШАГ 2
Стоечные профили устанавливаются с шагом 400-600 мм. Монтаж к стене осуществляется при помощи подвеса прямого 60х27 антивибрационного Кнауф 0,9 мм с вертикальным шагом 600 мм. Далее после сборки каркаса боковая стенка направляющего профиля и торец стоечного профиля так же проклеиваются лентой демпферной самоклеящейся. Внутренняя полость каркаса заполняется строительной ватой плотностью от 45 кг на м³.
ШАГ 3
С использованием саморезов ГМ 3,5х25 мм (12 шт на м²) каркас обшивается первым слоем ГКЛ 12,5мм либо ГВЛВ 12,5 мм, шляпка самореза слегка утапливается.
ШАГ 4
Стыки первого слоя листовых материалов заполняются герметиком акриловым высокоэластичным, при помощи шпателя или монтажного пистолета.
ШАГ 5
Звукоизоляционную мембрану Техносонус ВЭМ 4 смк раскатываем по поверхности первого слоя обшивки из листовых материалов, сверху вниз, без нахлестов, ряд к ряду, излишки отрезаются строительным ножом. Мембрана ввиду своей вязкой структуры обладает липкими свойствами и должна временно прилипать к ровной поверхности, времени временного прилипания, должно хватить для монтажа поверх мембраны второго слоя листового материала ГКЛ 12,5 мм или ГВЛВ 12,5 мм. Если мембрана не прилипает (в случае слоя пыли на поверхности), используйте специальный клей либо герметик, с нанесением на всю поверхность.
ШАГ 6
Финишный слой ГКЛ 12,5 мм крепится саморезами ГМ 3,5х41 мм. Швы примыкания к потолку, стенам, полу аккуратно замажьте герметиком акриловым высокоэластичным.
ВАЖНО
Отверстие под гнездо коробки под выключатели , вырезается после монтажа всей конструкции. Монтажную коробку перед установкой оберните мембраной.
Торцы облицовочных листов ГКЛ не должны касаться поверхностей пола, стен и потолка во избежание возникновения звуковых мостиков. Для этого при монтаже необходимо оставить зазоры 3-5 мм между отделочным слоем и поверхностями пола.
